Запчасти Wirtgen без артикула: какие данные по старой детали помогут найти замену
Опубликовано: 16.10.2026
Обслуживание дорожно-строительной техники регулярно сталкивается с одной и той же проблемой: необходимость замены узла или расходника возникает, а заводской каталожный номер прочитать невозможно. Десятилетия работы в условиях абразивной пыли, постоянных вибраций, контакта с битумом и гидравлическими жидкостями превращают идентификационные таблички и гравировку в нечитаемый набор царапин. Ситуация усугубляется, когда деталь уже демонтирована, а поиск в каталоге без стартового номера превращается в слепой перебор тысяч позиций.
Для оборудования Wirtgen — холодных фрез, ресайклеров, укладчиков — проблема идентификации стоит особенно остро. Машины работают на износ, и даже массивные элементы вроде лемехов ротора или опорных катков гусеницы порой теряют свои маркировки еще до того, как выработают ресурс. Однако отсутствие артикула не означает, что процесс подбора останавливается. Д2остат)остаточно методично собрать технический5=паспорт9изношенной детали.
Фотографии старой детали и номер машины помогут быстрее сузить поиск. Доступные детали для техники Wirtgen удобно изучать уже с этими сведениями на руках.
Геометрия как главный ид/ент?ификатор
Когда каталожный номер неизвестен, линейные размеры становятся базовым языком общения с техническими справочниками и поставщиками. Замеры нужно проводить с поправкой на износ: если измерять стертую рабочую кромку или разбитое посадочное место, ошибка составит миллиметры, а этого хватит для покупки неработоспособного аналога.
Для получения достоверных данных деталь очищают от грязи и краски. Посадочные места измеряют микрометром или штангенциркулем с точностью до десятых долей миллиметра. Если внутреннее отверстие изношено, замер производят по неизношенным участкам — например, по буртикам или канавкам, которые не подвергались трению. Разница в 0,5 мм на диаметре подшипника означает переход на другой размерный ряд, и установка такой детали приведет к разрушению узла.
| Тип детали Wirtgen | Критические для подбора замеры |
|---|---|
| Подшипники | Внутренний диаметр (d), внешний диаметр (D), ширина (B), радиус скругления (r) |
| Гидроцилиндры | Диаметр штока, диаметр поршня, ход штока, резьба крепежных проушин |
| Приводные ремни | Профиль (сечение), длина по внешнему/внутреннему контуру, ширина |
| Резиновые амортизаторы | Межосевое расстояние шпилек, диаметр шпилек, общая высота, твердость по Шору |
| Карбидные зубья фрез | Диаметр хвостовика, общая длина, размер под ключ |
Материал и физические свойства

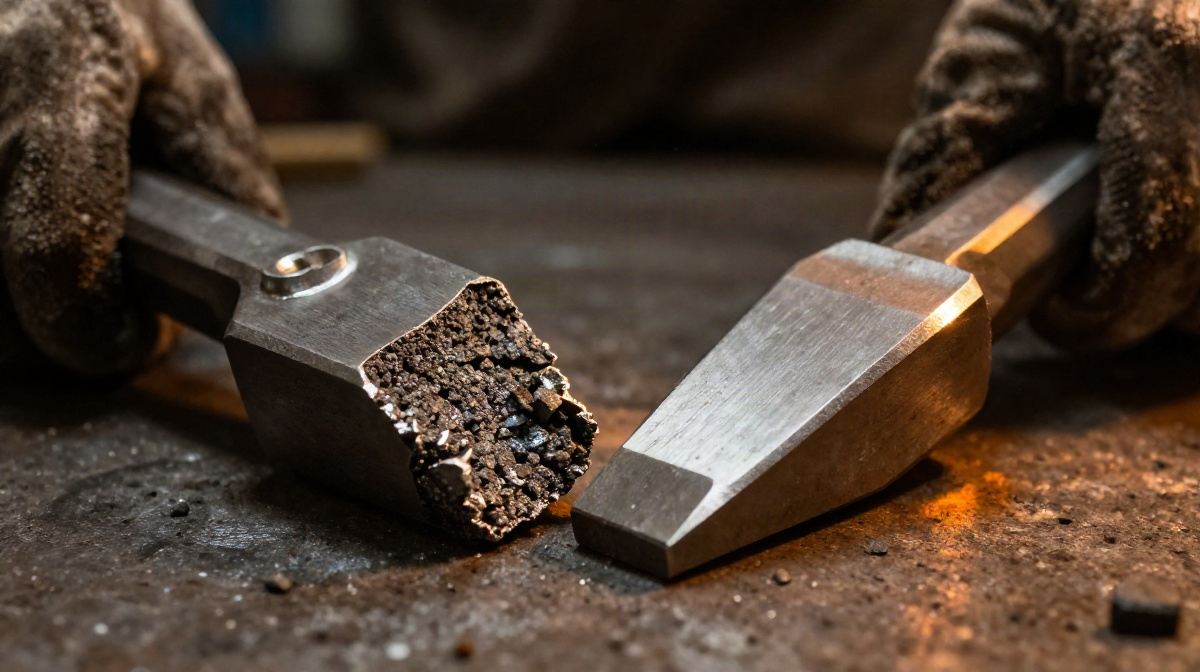

Две визуально одинаковые детали могут кардинально отличаться по ресурсу. В контексте дорожной техники это критично: рабочие органы фрезерования испытывают колоссальные ударные нагрузки и абразивный износ. Если вместо износостойкого легированного чугуна или стали Hardox поставить обычную конструкционную сталь 09Г2С, деталь выйдет из строя за одну смену, а также может повредить сопряженные элементы барабана.
Определение материала — задача, требующая опыта. Иногда марку стали можно найти на остатках клейма. Если клейма нет, ориентируются на цвет металла на изломе, звук при простукивании и твердость поверхности (оценивается по сложности царапания напильником). Для резинотехнических изделий ключевой параметр — твердость по Шору и сопротивление разрыву. Амортизаторы конвейера или подушки двигателя Wirtgen работают при высоких температурах и вибрациях, поэтому мягкая резина быстро потрескается, а слишком жесткая передаст разрушающие нагрузки на раму.
Привязка к сборочному узлу и модели машины
Деталь не существует в вакууме. Знание того, откуда она была демонтирована, сужает область поиска с тысяч позиций до десятка. Для запчастей Wirtgen характерна глубокая унификация: один и тот же гидромотор или планетарный редуктор может стоять на моделях W 1000i и W 1200i, но отличаться передаточным числом или конфигурацией фланца.
Серийный номер базовой машины — отправная точка. Даже если номер самой детали стерт, серийник фрезы позволяет восстановить комплектацию конкретного узла по сборочному чертежу. Механику нужно четко зафиксировать: деталь снята с правого барабана, с привода левой гусеницы, с гидростанции охлаждения. Эта информация позволяет отсечь аналоги с другим расположением штуцеров или направлением вращения.
Специфика распространенных узлов Wirtgen
- Фрезерные барабаны: лемехи, держатели и зубья подбираются строго по типу барабана (стандарт, fine milling, экономичный вариант). Замеры хвостовика зуба и профиля паза держателя обязательны.
- Гусеничные тележки: опорные и направляющие катки различаются по диаметру беговой дорожки и ширине буртика. Важна совместимость с типом звена гусеничной цепи.
- Конвейерные системы: ролики, ремни и очистители ленты имеют жесткие допуски по длине и ширине, чтобы обеспечить правильное натяжение и центровку.
Скрытые подсказки на самой детали
Даже если основная маркировка уничтожена, производители часто дублируют информацию. На подшипниках номера набиты на торцах внутренних и внешних колец — иногда достаточно очистить кромку от старой смазки, чтобы увидеть цифры. На ремнях маркировка часто формуется на тыльной стороне резины. На гидравлических шлангах оплетка несет цветовые полосы, обозначающие тип рукава и рабочее давление.
Крепежные элементы несут не менее важную информацию. Болты с шестигранной головкой на ответственных узлах Wirtgen (крепление барабана, соединение рам) имеют класс прочности 10.9 или 12.9, что обязательно указывается на головке. Использование болта класса 8.8 вместо 12.9 приведет к срезу резьбы при пиковых нагрузках на фрезерование.
Опасность визуального подбора и допущения
Склонность подбирать запчасти «на глаз» — главный враг ремонтной зоны. Особенно это касается элементов гидравлики и пневматики. Резьба может выглядеть как M14x1.5, но на деле оказаться M14x2.0. Шаг резьбы невозможно определить линейкой, здесь нужен резьбомер. Ошибка в шаге резьбы приводит к срыву витков на дорогостоящем корпусе гидрораспределителя или цилиндра, и тогда стоимость ремонта возрастает на порядок.
Второй подводный камень — аналоги с уменьшенным сечением. Некоторые производители выпускают детали, которые встают на посадочные места, но имеют тоньше стенки или меньшую площадь рабочей поверхности. Гидроцилиндр с тонким штоком визуально совпадет по крепежу, но при выдвижении под нагрузкой изогнется или сл4омается. Поэтому при подборе заменителя нужно не только сравнивать габариты, но и запрашивать технический паспорт на предлагаемую деталь.
Алгоритм действий при потере артикула
Чтобы минимизировать риск ошибки, действия по идентификации выстраивают в строгой последовательности:
- Очистить деталь от грязи, битума, краски и смазки.
- Провести визуальный поиск остатков маркировки (гравировка, литье, штамп, цветовые метки).
- Зафиксировать узел установки и серийный номер машины, с которой снят элемент.
- Снять точные размерные параметры, учитывая износ и приводя значения к номиналу.
- Определить материал, класс прочности и специфические свойства (твердость, шаг резьбы, тип уплотнения).
- Сопоставить полученные данные со сборочным чертежом узла по серийному номеру машины.
Подбор запчасти без каталожного номера требует от механика или снабженца больше внимания и инженерной грамотности, чем простой заказ по артикулу. Однако для техники, где стоимость часа простоя исчисляется десятками тысяч рублей, методичный подход к идентификации изношенных элементов — единственный способ вернуть машину в строй без риска установить неподходящий компонент. Точные замеры, понимание материала и знание конструкции узла заменят стертый заводской номер с той же достоверностью.
